三坐标测量机简介(资金申请)

第一节 产品定义、性能及应用特点

三坐标测量机在机械、电子、仪表、塑胶等 行业 广泛使用。三坐标测量机是测量和获得尺寸数据的最有效的方法之一，因为它可以代替多种表面测量工具及昂贵的组合量规，并把复杂的测量任务所需时间从小时减到分钟，这是其它仪器而达不到的效果。

三坐标测量在同轴度检测是我们在测量工作中经常遇到的问题，用三坐标进行同轴度的检测不仅直观且又方便，三次元、2.5次元与三坐标其测量结果精度高，并且重复性好。

2D影像测量仪在汽车零部件生产企业，有很多产品需要进行严格的同轴度检查，特别是出口产品的检查更加严密，如EATON差速器壳、AAM拨叉、主减速器壳、三次元、2.5次元、二次元等。因此能否准确地测量出此类零件的同轴度对以后的装配有着一定的影响。

三坐标测量机主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件、模具等 行业 中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量，还可用于电子、五金、塑胶等 行业 中，可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。

第二节 产品发展历程

三坐标测量机（CoordinateMeasuringMachining，简称CMM）是20世纪60年代发展起来的一种新型高效的精密测量仪器。它的出现，一方面是由于自动机床、数控机床高效率加工以及越来越多复杂形状零件加工需要有快速可靠的测量设备与之配套；另一方面是由于电子技术、计算机技术、数字控制技术以及精密加工技术的发展为三坐标测量机的产生提供了技术基础。

测量机的发展可划分为三代:

第一代：世界上第一台测量机是英国的FERRANTI公司于1959年研制成功，当时的测量方式是测头接触工件后，靠脚踏板来记录当前坐标值，然后使用计算器来计算元素间的位置关系。到20世纪60年代末，已有近十个国家的三十多家公司在生产CMM，不过这一时期的CMM尚处于初级阶段。

第二代：随着计算机的飞速发展，测量机技术进入了CNC控制机时代，完成了复杂机械零件的测量和空间自由曲线曲面的测量，测量模式增加和完善了自学习功能，改善了人机界面，使用专门测量语言，提高了测量程序的开发效率。西安爱德华测量设备股份有限公司总经理宋建忠博士从上实际70年代开始，就专业钻研坐标测量技术。1986年宋建忠博士被国家教委推荐赴德国德累斯顿工业大学攻读博士学位，师从于世界著名的三坐标测量技术专家Prof.w.lohe， 研究 数据及测量方法，其后又在德国著名生产三坐标测量机的厂家负责技术开发工作，在此期间对测量机的结构设计和控制部分做了深入的 研究 。

第三代：从90年代开始，随着工业制造 行业 向集成化、柔性化和信息化发展，产品的设计、制造和检测趋向一体化，这就对作为检测设备的三坐标测量机提出了更高的要求，从而提出了第三代测量机的概念。

其特点是：

1、具有与外界设备通讯的功能；

2、具有与CAD系统直接对话的标准数据协议格式；

3、硬件电路趋于集成化,并以计算机扩展卡的形式,成为计算机的大型外部设备。

在这一时期，国内精密测量仪器得到了迅速发展。1995年，宋建忠博士开发出自己的测量机系列——SKM系列，立即在 行业 内引起轰动。1997年，宋建忠博士回国后成立了西安爱德华测量设备有限公司，成为国内较早的专业从事光机电子一体、多维坐标测量机生产与研发的专业企业。宋建忠博士把德国乃至世界上三坐标测量机生产方面的先进技术融于自己的产品设计当中，并迅速开发出第一代三坐标测量机MCMS系列，填补了国内计量仪器生产制造的多项空白，推进了我国工业精密仪器测量技术迅速达到国际先进水平。目前，爱德华测量MCMS系列坐标测量机仍应用于国内众多企业。

经过多年发展，三坐标测量机已广泛用于机械制造业、汽车工业、电子工业、航空航天工业和国防工业等各部门，成为现代工业检测和质量控制不可缺少的万能测量设备。

第三节 产品产业链构成

产业链定义：即从一种或几种资源通过若干产业层次不断向下游产业转移直至到达消费者的路径，它包含四层含义：一是产业链是产业层次的表达。二是产业链是产业关联程度的表达。产业关联性越强，链条越紧密，资源的配置效率也越高。三是产业链是资源加工深度的表达。产业链越长，表明加工可以达到的深度越深。四是产业链是满足需求程度的表达。产业链始于自然资源、止于消费市场，但起点和终点并非固定不变。

产业链是一个包含价值链、企业链、供需链和空间链四个维度的概念。这四个维度在相互对接的均衡过程中形成了产业链这种“对接机制”是产业链形成的内模式，作为一种客观规律，它像一只“无形之手”调控着产业链的形成。

产业链是产业经济学中的一个概念，是各个产业部门之间基于一定的技术经济关联，并依据特定的逻辑关系和时空布局关系客观形成的链条式关联关系形态。产业链主要是基于各个地区客观存在的区域差异，着眼发挥区域比较优势，借助区域市场协调地区间专业化分工和多维性需求的矛盾，以产业合作作为实现形式和内容的区域合作载体。

产业链的本质是用于描述一个具有某种内在联系的企业群结构，它是一个相对宏观的概念，存在两维属性：结构属性和价值属性。产业链中大量存在着上下游关系和相互价值的交换，上游环节向下游环节输送产品或服务，下游环节向上游环节反馈信息。

产业链分为接通产业链和延伸产业链。

接通产业链是指将一定地域空间范围内的断续的产业部门(通常是产业链的断环和孤环形式)借助某种产业合作形式串联起来；

延伸产业链则是将一条既已存在的产业链尽可能地向上下游拓深延展。产业链向上游延伸一般使得产业链进人到基础产业环节和技术研发环节，向下游拓深则进入到市场拓展环节。产业链的实质就是不同产业的企业之间的关联，而这种产业关联的实质则是各产业中的企业之间的供给与需求的关系。

随着技术的发展，迂回生产程度的提高，生产过程划分为一系列有关联的生产环节。分工与交易的复杂化对使得在经济中通过什么样的形式联结不同的分工与交易活动成为日益突出的问题。企业组织结构随分工的发展而呈递增式增加。因此，搜寻一种企业组织结构以节省交易费用并进一步促进分工的潜力，相对于生产中的潜力会大大增加。企业难以应付越来越复杂的分工与交易活动，不得不依靠企业间的相互关联，这种搜寻最佳企业组织结构的动力与实践就成为产业链形成的条件

图表1  产业链形成模式示意图

如图所示，产业链的形成首先是由社会分工引起的，在交易机制的作用下不断引起产业链组织的深化。在图中，C1、C2、C3表示社会分工的程度，其中，C3>C2>C1表示社会分工程度的不断加深；A1、A2、A3表示市场交易的程度，A3>A2>A1表示市场交易程度的不断加深；B1、B2、B3表示产业链的发展程度，其中，B3>B2>B1表示产业链条的不断延伸和产业链形式的日益复杂化。三个坐标相交的原点0，表示既无社会分工也无市场交易更无产业链产生的初始状态。

      从C1点开始，而不是从坐标原点开始，意味着社会分工是市场交易的起点，也是产业链产生的起点社会分工C1的存在促进了市场交易程度A1的产生，在A1作用下，需要B1的产业链形式与它对接B1这种产业链形式的产生又促进了社会分工的进一步发展，于是，社会分工就从C1演化到C2。相应地，在C2的作用下，市场交易程度从A1发展到A2，A2又促进了产业链形式从B1发展到B2。接着，按照同样的原理，B2促使C2发展到C3，C3又促使A2发展到A3，A3又促使产业链从B2发展到B3⋯⋯如此周而复始，使产业链不断形成发展。


      产业链形成的动因在于产业价值的实现和创造产业链是产业价值实现和增值的根本途径。任何产品只有通过最终消费才能实现，否则所有中间产品的生产就不能实现。同时，产业链也体现了产业价值的分割。随着产业链的发展，产业价值由在不同部门间的分割转变为在不同产业链节点上的分割产业链也是为了创造产业价值最大化，它的本质是体现“1+1>2”的价值增值效应。这种增值往往来自产业链的乘数效应，它是指产业链中的某一个节点的效益发生变化时，会导致产业链中的其他关联产业相应地发生倍增效应产业链价值创造的内在要求是：生产效率≥内部企业生产效率之和(协作乘数效应)；同时，交易成本≤内部企业间的交易成本之和(分工的网络效应)。企业间的关系也能够创造价值。价值链创造的价值取决于该链中企业间的投资。不同企业间的关系将影响它们的投资，并进而影响被创造的价值。通过鼓励企业做出只有在关系持续情况下才有意义的投资，关系就可以创造出价值来。

三坐标测量机 行业 的产业链结构 分析 ：上游原材料供应商，中游三坐标测量机生产商，下游应用 行业 ，此外还有贯穿产业链的物流配送厂家、销售厂家等。

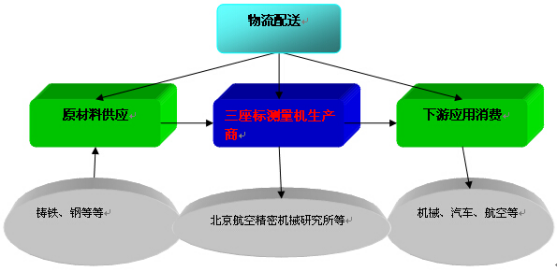

图表2  三坐标测量机产业链结构图


第四节 产品在产业链中的地位及影响

三坐标测量机主要用于机械、汽车、航空、军工、家具、工具原型、机器等中小型配件、模具等 行业 中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量，还可用于电子、五金、塑胶等 行业 中，可以对工件的尺寸、形状和形位公差进行精密检测，从而完成零件检测、外形测量、过程控制等任务。

模具 行业

三坐标测量机在模具 行业 中的应用相当广泛，它是一种设计开发、检测、统计 分析 的现代化的智能工具，更是模具产品无与伦比的质量技术保障的有效工具。当今主要使用的三坐标测量机有桥式测量机、龙门式测量机、水平臂式测量机和便携式测量机。测量方式大致可分为接触式与非接触式两种。

模具的型芯型腔与导柱导套的匹配如果出现偏差，可以通过三坐标测量机找出偏差值以便纠正。在模具的型芯型腔轮廓加工成型后，很多镶件和局部的曲面要通过电极在电脉冲上加工成形，从而电极加工的质量和非标准的曲面质量成为模具质量的关键。因此，用三坐标测量机测量电极的形状必不可少。三坐标测量机可以应用3D数模的输入，将成品模具与数模上的定位、尺寸、相关的形位公差、曲线、曲面进行测量比较，输出图形化报告，直观清晰的反映模具质量，从而形成完整的模具成品检测报告。在某些模具使用了一段时间出现磨损要进行修正，但又无原始设计数据(即数模)的情况下，可以用截面法采集点云，用规定格式输出，探针半径补偿后造型，从而达到完好如初的修复效果。

当一些曲面轮廓既非圆弧，又非抛物线，而是一些不规则的曲面时，可用油泥或石膏手工做出曲面作为底胚。然后用三坐标测量机测出各个截面上的截线、特征线和分型线，用规定格式输出，探针半径补偿后造型，在造型过程中圆滑曲线，从而设计制造出全新的模具。

三坐标测量机以其高精度高柔性以及优异的数字化能力，成为现代制造业尤其是模具工业设计、开发、加工制造和质量保证的重要手段。

第一、测量机能够为模具工业提供质量保证，是模具制造企业测量和检测的最好选择。测量机在处理不同工作方面的灵活性以及自身的高精度，使其成为一个仲裁者。在为过程控制提供尺寸数据的同时，测量机可提供入厂产品检验、机床的校验、客户质量认证、量规检验、加工试验以及优化机床设置等附加性能。高度柔性的三坐标测量机可以配置在车间环境，并直接参与到模具加工、装配、试模、修模的各个阶段，提供必要的检测反馈，减少返工的次数并缩短模具开发周期，从而最终降低模具的制造成本并将生产纳入控制。

第二、测量机具备强大的逆向工程能力，是一个理想的数字化工具。通过不同类型测头和不同结构形式测量机的组合，能够快速、精确的获取工件表面的三维数据和几何特征，这对于模具的设计、样品的复制、损坏模具的修复特别有用。此外，测量机还可以配备接触式和非接触式扫描测头，并利用PC-DMIS测量软件提供的强大的扫描功能，完成具备自由曲面形状特征的复杂工件CAD模型的复制。无需经过任何转换，可以被各种CAD软件直接识别和编程，从而大大提高了模具设计的效率。

具体来说，在模具制造企业中应用测量机完成设计和检测任务时，要密切关注测量基准的选择、测头的标定和选择、测点数及测量位置的 规划 、坐标系的建立、环境的影响、局部几何特征的影响、CNC控制参数等多方面的因素。这当中的每一个因素，都足以影响测量结果的精确和效率。

汽车 行业

坐标测量机是通过测头系统与工件的相对移动，探测工件表面点三维坐标的测量系统。通过将被测物体置于三坐标测量机的测量空间，利用接触或非接触探测系统获得被测物体上各测点的坐标位置，根据这些点的空间坐标值，由软件进行数学运算，求出待测的几何尺寸和形状、位置。因此，坐标测量机具备高精度、高效率和万能性的特点，是完成各种汽车零部件几何量测量与品质控制的理想解决方案。

汽车零部件具有品质要求高、批量大、形状各异的特点。根据不同的零部件测量类型，主要分为箱体、复杂形状和曲线曲面三类，每一类相对测量系统的配置是不尽相同的，需要从测量系统的主机、探测系统和软件方面进行相互的配套与选择。

发动机制造业

发动机是由许多各种形状的零部件组成，这些零部件的制造质量直接关系到发动机的性能和寿命。因此，需要在这些零部件生产中进行非常精密的检测，以保证产品的精度及公差配合。在现代制造业中，高精度的综合测量机越来越多的应用于生产过程中，使产品质量的目标和关键渐渐由最终检验转化为对制造流程进行控制，通过信息反馈对加工设备的参数进行及时的调整，从而保证产品质量和稳定生产过程，提高生产效率。
