第一节 聚醚胺产品定义及基本属性
一、产品定义、性能
聚醚胺又称为：端氨基聚醚（PEA），有端氨基聚氧化丙烯醚和端氨基聚氧化乙烯醚等，分子结构中含有醚键，属柔性固化剂。具体产品分为3官能度的T系列及2官能度的D系列和E系列，其分子量：T-5000 5000;T-3000 3000;T-403 400;D-400 400；D-2000 2000;D-230 230。无色至浅黄色透明液体，密度(20℃)：0.948g/cm³(D-230)、0.970g/cm³(D-400)、0.996g/cm³(D-2000)。凝固点(℃)：<-60(D-230)、<-40(D-400)、<-29(D-2000)、<-20(T403)。沸点(℃)：>200(D-230)、>200(D-400)、>250（D-2000）、>250(T-403)。黏度(20℃)：9.4mPa•S(D-230)、26.5mPa•S (D-400)、430.7mPa•s(D-2000)、76mPa•S(T-403)、折射率：1.4465(D-230)、1.4475(D-400)、1.4515(D-2000)、1.448（T-403）。闪点：124℃(D-230)、158℃(D-400)、234℃(D-2000)、196℃(T-403)。胺值(mgKOH/g)：450～488(D-230)、241～275（D-400）、56(D-2000)、340～380(T-403)。溶于乙醇、乙二醇醚、酮类、脂肪烃类、芳香烃类等有机溶剂。D-230溶于水，D-400部分溶于水，D-2000不溶于水。
二、产品所属 行业 界定
根据国民经济 行业 分类（GB/T 4754-2011），聚醚胺制造业属于有机化学原料制造， 行业 代码“2614”。该 行业 包括：有机中间体；烃类及其卤化衍生物；醇、酚及其衍生物；醚、醛、酮、羧酸、羧酸酐、羧酸盐、酯、胺、酰胺、硝基化合物、磺化物及元素有机化合物等原料；腈类化合物、肼或胲的有机衍生物、有机-无机化合物、杂环化合物、醌类化合物、磷酸酯及其盐类；合成乙醇（合成酒精）的生产。
第二节 聚醚胺产品应用概况
一、产品主要应用领域

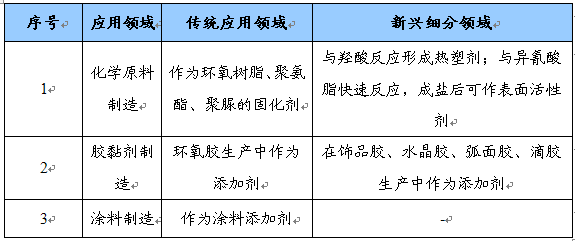

聚醚胺产品主要应用情况列表
二、产品应用成熟度
分析

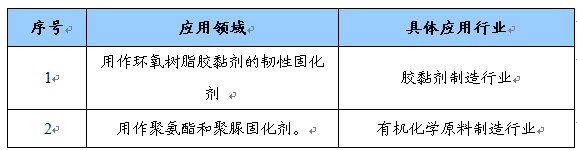

聚醚胺具体应用领域分类情况
第三节 聚醚胺产品发展历程
端氨基聚醚的合成 研究 始于20世纪50年代，并于20世纪60年代形成系列端氨基聚醚类固化物，后又经过 研究 发现，可将高分子量聚醚多氨替代第二代RIM体系列配方中的聚醚多元醇部分，产生了在聚合过程中仅形成脲键的聚脲RIM体系。在20世纪80年代端氨基聚醚的开发才引起了极大关注，此时各个公司才相继开始端氨基聚醚的工业化生产。
由于端氨基聚醚的合成过程中不改变分子的主链，只发生末端的官能团的改换，所以从结构上看除了末端的官能团外，端氨基聚醚与相应的端羟基聚醚并无差别，两者的性质也基本相似。但是由于末端的官能团的改换使得端氨基聚醚的反应速度得到了相当大的提高，尤其是端氨基聚醚同异氰酸酯的反应的速度，已使的聚氨酯反应注射成型（RIM）体系的循环周期缩短为4—110min，并且无须使用催化剂，而聚醚多元醇聚氨酯的RIM体系，需要使用大量的催化剂才能使循环周期缩短；另外端氨基聚醚在固化反应中同异氰酸酯形成脲基（-NHCONH-）代替了聚醚聚氨酯中的氨基甲酸酯基（-NHCOO-），所以不会降低甚至会提高胶粘剂的性能。因而端氨基聚醚在室温固化体系及SPUA技术中具有极大的应用的优势,锦化集团也对此作过深入的 研究 ，并且拥有了一定的经验和方法。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
