第一节 恒流二极管产品构成
一、恒流二极管 行业 产品分类标准

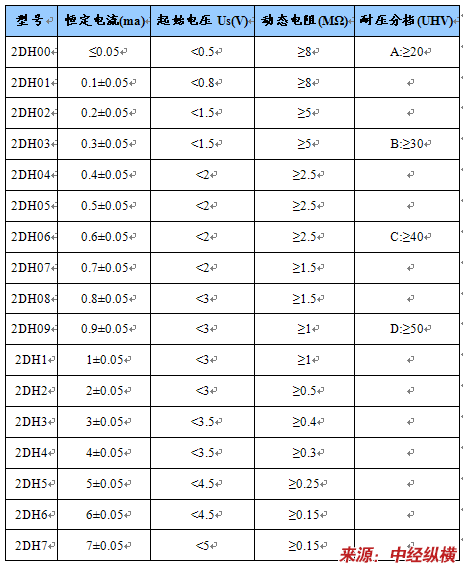

常用的国产恒流二极管有2DH系列，它分为2DH0、2DH00、2DH100、2DH000四个子系列。
国产恒流二极管有2DH系列
二、恒流二极管产品主要市场份额
恒流二极管广泛用于恒流源、稳压源、放大器以及电子仪器的保护电路等市场。常规恒流应用、稳压电路、仪器指示灯、输出管保护、仪器电桥测量电路、高精度稳压源电路、LED照明RGB变色灯电路、LED照明球泡灯，PAR灯，射灯电路、LED照明日光灯电路等。
第二节 国内恒流二极管产品生产技术应用现状
1、扩展电流或电压的方法
1）利用并联法扩流、串联法升压
使用一只恒流二极管只能提供几毫安的恒定电流，若将几只恒流管并联使用，则可以扩大输出电流。例如2DH5C型恒流管的IH=5mA，两只管子并联后为10mA，电流扩展了一倍。需要指出，将几只恒流二极管并联使用时，恒流源的起始电压等于这些管子中的最大值，而正向击穿电压则等于这些管子中的最小值。此外，在扩展电流的同时，恒流源的动态阻抗将变小。利用串联法可以提升电压。例如，将几只性能相同的恒流二极管串联使用，可将耐压值提高到100V以上。假如每只管子的恒流值不等，那末恒流值较小的管子将首先进入恒流状态。必要时可给IH值较小的管子并联一只分流电阻，使各管子同时进入恒流状态。
2）利用晶体管、场效应管进行扩流及升压
由晶体管JE9013和恒流二极管构成的扩流电路。设恒流管的恒定电流为IH ；JE9013的共发射极电流放大系数为hFE，扩展后的恒流值由下式确定：IH‘=(hFE +1)IH≈hFE IH由结型场效应管3DJ6与恒流二极管组成的升压电路。R1、R2均为偏置电阻，阻值应取几十兆欧。令恒流二极管的正向击穿电压为V(BO)，结型场效应管的漏—源极击穿电压为V1，则恒流源的耐压值V2=V(BO)+V1。
2、同时进行扩流和升压
某些情况下要求对恒流二极管同时进行扩流与升压。现由NPN型高反压管VT（3DG407）、恒流二极管2DH560、辅助电源EB构成扩流电路。2DH560的IH=5.60mA，起始电压VS=4.0V，设VT的发射结压降VBE=0.65V，EB应大于VS与VBE之和（4.65V）。VD1和VD2为温度补偿二极管。输出级采用VMOS管，其栅极电压由稳压管VDz1、VDz2和电位器RP所决定。VMOS管属于高效场效应功率管，其性能远优于双极型功率管。它具有输人阻抗高、驱动电流小、耐压高（最高可承受1200V的高压）、工作电流大（1.5～100A）、输出功率高（1～250W）等优点。该恒流源电路能同时达到扩展恒定电流与提高工作电压之双重目的。在业余条件下，亦可用3只3DD15型大功率晶体管并联后代替VMOS管，但是要求这些管子的hFE值必须一致，并且要给每只管子加装合适的散热器。
第三节 国外恒流二极管产品生产技术应用现状
恒流二极管主要以日本石塚跟韩国RF为代表，日本做为全球第一家恒流二极管生产国，目前市场占有率为最高，主要用于仪器仪表，机器设备及LED应用照明领域恒流区间可提供（0.01MA-18MA）；韩国RF公司做为后起之秀他们提供更高电流，更高耐压的恒流二极管，主要应用于照明市场，可提供18-350MA，耐压100V恒流二极管，对于LED照明应用厂商说是降低成本跟简化电路的一个比较理想的选择。
第四节 我国恒流二极管产品技术应用成熟度 分析
恒流二极管应用于LED的立足点：单一个CRD就有可能点亮LED；虽然电源电压会变动，可是LED可在稳定的亮度上点亮；虽然LED的Vf有误差，可是可以得到稳定亮度；并联连接使用可以对应在定额大的LED；周围温度升高的话，电流值会变小，因此可以保护LED；和整流二极管一起使用的话，交流电亦可使用；使用交流的情况下，周波数虽然有变化，可是亮度不会变化。
如上所述，CRD和LED有很好的匹配性，而且可以保护LED免受由于过电流，过电压的变动，周波数的变动所照成的外围破坏。而且，它还是一个可以无视LED Vf的误差可以得到稳定亮度的零部件。
第五节 恒流二极管产品生产技术与应用市场关系
恒流二极管已经形成社会配套体系，这是市场经济发展的必然结果，也是提高产品水平、缩短交货期、降低成本和做大规模的必由之路，专业化生产和社会化协作应是我国电子器件发展的方向。
第六节 不同生产工艺优缺点比较 分析
先进的生产工艺，往往耗费更多的研发和制造成本，但能提高产品的质量。有利于后期的市场销售。
旧的生产工艺更容易掌握，前期投入较低，但后期生产时，对产品的质量的把控度较差。
