第一节 上游产业发展状况 分析
电气火灾监控系统的原材料主要是电子元件、塑壳断路器、零序电流互感器、过电流互感器、LCD显示器、工控机、塑料机壳等元材料，以下就以其为上游进行 分析 。
中国电子元件产业的持续快速增长成就了中国全球电子元件制造大国的地位。我国电子元件 行业 已在电子制造业中处于举足轻重的地位，已经成为推动电子信息产业增长的主要力量之一。
1、2010年电子元件销售收入首次突破万亿元大关
2010年，中国电子元件 行业 的总产量达到12550亿只，为世界第一，预计占世界总产量的45%，销售总额达到10650亿元，同比增长20%，中国电子元件 行业 销售收入总额首次突破万亿元。
从各主要产品来看，电声器件、继电器、磁性材料与器件的增长最快。阻容元件、电声器件、磁性材料、压电石英晶体、PCB、微特电机、电子变压器等产品的产量均居世界第一位。
2.、销售利润增长幅度下滑严重
虽然2010年我国电子元件 行业 的销售收入增长很快，但利润增幅却下降很多。2010年，我国电子元件 行业 共实现利润约530亿元，同比增长9.73%。而2009年利润增长幅度高达24.8%。
3、全年对外贸易实现顺差
根据海关及被调查企业的统计数据，2010年，我国电子元件 行业 14大类73小类产品进出口总额达到1062亿美元，其中出口额535亿美元，同比增长34.52%，进口额527亿美元。出口增幅已连续8个月下降。
电感器件(50.83%)、电控制元件(46.56%)、光电线缆(43.41%)的出口增长位居各类产品的前三名。
2011年，我国的电子元件 行业 还要应对国际金融危机变换所带来的不确定的因素，要面对发达国家在高端产品市场、战略性新兴产业等固有优势领域的竞争，要面对其他发展中国家在劳动密集型产品市场的严峻挑战，在国内要应对人民币升值、劳动力紧张、劳动力成本不断攀升、原材料价格的上涨等因素的影响。2011年是执行国务院《电子信息产业调整和振兴 规划 》的第三年，根据国务院的决定，今后将加快建设宽带、泛在、融合、安全的信息网络基础设施，推动新一代移动通信、下一代互联网核心设备和智能终端的研发及产业化，加快推进三网融合，促进物联网、云计算的研发和示范应用，这给我们电子元件的发展提供了很大的机遇。
我国电子元件 行业 在国家政策的指引下，在新一代信息技术发展的带动下，2011年还会以较快的速度发展，预计发展速度在10%之内，出口额年增长速度将超过15%。
第二节 下游产业发展情况 分析
电气火灾监控系统主用于商厦、住宅小区、机场、集贸市场、网吧、图书馆、博物馆、体育馆、高层建筑、学校、工厂、机关大楼、宿舍、别墅等民用建筑安装，主要采购商为电气成套公司、开关厂、消防工程公司等单位，以下为下游进行 分析 。
一、市场需求 分析
1、市场对电气火灾监控系统需求 分析
1）房地产市场需求，据相关部门统计，我国仅2008年销售4.9亿平方米商品房，按我国相关标准要求需备置剩余电流式电气火灾监控探测36万台套，测温式电气火灾监控器6.8万台套，电气火灾监控系统1.1万套。
2）大型公建项目需求，据相关部门统计，我国2008年建设大型公共建筑达1亿平方以上，按我国相关标准要求需备置剩余电流式电气火灾监控探测14万台套，测温式电气火灾监控器4.3万台套，电气火灾监控系统0.65万台套。
3）随着我国经济的复苏，房地产业的发展、大型公建项目的建设，如上海世博会、广州亚运会、地铁等大型项目的开工建设，以及人们对电气防火意识的增强和新《消防法》颁布，电气火灾监控系统的需求量将持续大幅度增加。
2、主要元件采购商利润 分析
元件采购商主要是电气成套公司、开关厂、消防工程公司等厂家，他们将所有元件采购后，最后将所有元件组装成箱体或柜列，安装在甲方所在工程项目，所以采购价格主要是根据元件制造商提供的市场价加上适当的成套费用，向甲方报价。然后元件采购商再与元件制造商要求让利方式成交，一般让利点数是市场价的15%—30%之间，他们会根据项目图纸技术要求采购具有高新技术的产品，将获得更高的利润空间。
二、发展现状
1、房地产开发投资完成情况
2010年，全国房地产开发投资48267亿元，比上年增长33.2%，其中，商品住宅投资34038亿元，增长32.9%，占房地产开发投资的比重为70.5%。12月当月，房地产开发投资5570亿元，增长12.0%。
2010年，全国房地产开发企业房屋施工面积40.55亿平方米，比上年增长26.6%；房屋新开工面积16.38亿平方米，增长40.7%；房屋竣工面积7.60亿平方米，增长4.5%，其中，住宅竣工面积6.12亿平方米，增长2.7%。
2010年，全国房地产开发企业完成土地购置面积4.10亿平方米，比上年增长28.4%，土地购置费9992亿元，增长65.9%。
12月当月，房屋新开工面积1.86亿平方米，同比下降1.1%；房屋竣工面积2.75亿平方米，下降3.4%，其中，住宅竣工面积2.19亿平方米，下降4.5%；土地购置面积4889万平方米，增长1.5%，土地购置费1061亿元，增长5.8%。
2、商品房销售情况
2010年，全国商品房销售面积10.43亿平方米，比上年增长10.1%，增幅比1-11月提高0.3个百分点。其中，商品住宅销售面积增长8.0%，办公楼增长21.9%，商业营业用房增长29.9%。2010年，商品房销售额5.25万亿元，比上年增长18.3%，增幅比1-11月提高0.8个百分点。其中，商品住宅销售额增长14.4%，办公楼和商业营业用房分别增长31.2%和46.3%。
12月当月，全国商品房销售面积21808万平方米，同比增长11.5%；全国商品房销售额10201亿元，同比增长21.9%。
3、房地产开发企业资金来源情况
2010年，房地产开发企业本年资金来源72494亿元，比上年增长25.4%。其中，国内贷款12540亿元，增长10.3%；利用外资796亿元，增长66.0%；自筹资金26705亿元，增长48.8%；其他资金32454亿元，增长15.9%。在其他资金中，定金及预收款19020亿元，增长17.3%；个人按揭贷款9211亿元，增长7.6%。
4、70个大中城市房屋销售价格指数
12月份，全国70个大中城市房屋销售价格同比上涨6.4%，涨幅比11月份缩小1.3个百分点；环比上涨0.3%。
12月份，新建住宅销售价格同比上涨7.6%，涨幅比11月份缩小1.7个百分点。其中，商品住宅销售价格上涨8.5%，其中普通住宅销售价格上涨7.2%，高档住宅销售价格上涨12.8%；经济适用房销售价格上涨1.0%。与上月相比，新建住宅销售价格上涨0.3%。其中，商品住宅销售价格上涨0.3%，其中普通住宅销售价格上涨0.4%，高档住宅销售价格上涨0.2%；经济适用房销售价格上涨0.1%。
12月份，二手住宅销售价格同比上涨5.0%，涨幅比11月份缩小0.6个百分点；环比上涨0.5%，比11月份扩大0.2个百分点。
5、全国房地产开发景气指数
12月份，全国房地产开发景气指数（简称“国房景气指数”）为101.79，比11月份回落1.41点，比上年同期回落1.87点。

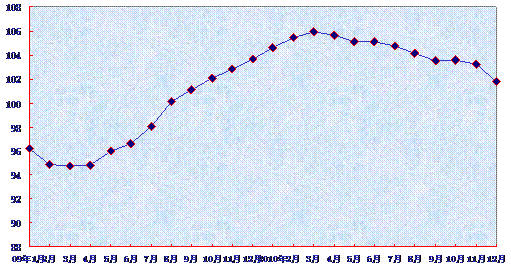

全国房地产开发景气指数趋势图
从分类指数看：房地产开发投资分类指数为103.87，比11月份回落0.95点，比上年同期提高3.45点；本年资金来源分类指数为102.66，比11月份回落2.08点，比上年同期回落8.11点；土地开发面积分类指数为96.03，比11月份回落0.39点，比上年同期提高0.34点；商品房待售面积分类指数为103.66，比11月份提高0.56点，比上年同期提高6.79点；房屋施工面积分类指数为104.81，比11月份回落1.44点，比上年同期提高2.30点。
第三节 产品技术发展现状
目前，国内设计、开发、生产电气火灾监控系统产品的厂家，现有十余家，但从获得的实际信息资料来看，该系统产品系统配置最齐全的公司极少。
1、系统产品的选型
1）目前市场上系统产品分为三种系列，一种是以电流探测器、漏电火灾报警控制器、终端控制台组成。另一种是以电流探测器、漏电报警模块、塑壳断路器集一体称“漏电火灾报警控制器”、终端控制台组成的系统。两者各有优缺点，第一、其表现在带有塑壳断路器产品的系统，占用空间小，安装简单、功能比较齐全、产品性能匹配性好、应用范围广，可以取代于电源进线端总开关处的断路器。第二、以电流探测器、漏电火灾报警控制器等组成系统，表现在于功能简单、塑壳开关可选择性、安装、维护方便，适应场合范围小。第三种、综合型，具有采集温度信号、剩余电流信号为一体电气火灾监控器。
2）多功能一体开关型
其特点是：监控探测器除了自身应有的剩余电流探测（或温度探测）、报警功能外，又扩展多项功能，例如：过电流、过电压、延时送电、防雷、欠压、组网实现远程集中监控以及其它等等功能，汇集在一起。这种类型从外部目测结构为盒装，从内部观看，则是将含有电源变换电路、信号处理电路、报警电路、显示电路、通信、联动接口等的监控探测器与电流互感器、剩余电流互感器、主回路分断开关（100A以下多用磁保持继电器、100A以上用接触器或空开——塑壳断路器）统统地集聚于一体，组成一种多功能式的漏电开关产品。该类型产品的优点是：保护功能多，内置电流互感器、剩余电流互感器（包括温度传感器），接线少，整体度高。而由此产生的缺点是：结构复杂、成本加大、故障率偏高，特别是信号的监控、探测、 分析 、处理、报警、通信、联动接口等电路与ABC三相主电（或单相）回路的间隔距离太近，易遭受强电磁场的干扰，降低产品性能的稳定可靠性。
再说，其内部包含的电源控制开关（断路器），是低压配电系统中的关键配电产品，它必须通过电气开关类的电气产品的3C认证。在安装使用上也不太方便，如新建工程则需要和配电箱（柜）厂家沟通协商合理组装，但对改造工程中已经成形并使用中的配电箱（柜）则更不适用。
3）分体配置型
此种类型是：电气火灾监控设备与电气火灾监控探测器（包括终端探测头剩余电流互感器、温度传感器）分离配置。即通过监控探测器（终端探测头）采样配电柜（箱）内导电母线中的电流和漏电流信号，经内置单片机系统 分析 处理后，应用二总线通信约定，上报消防控制室或值班室里的电气火灾监控设备，且进一步 分析 处理后，进行所需要联动控制，从而完成该系统应有的功能。一般只有剩余电流和温度探测功能。这种系统分工明确、结构简单、成本少、故障率偏低，不含电源控制开关，不串入配电系统，只通过剩余电流互感器（或测温探头）取样信号，性能稳定可靠。不足之处是：监控设备与监控探测器、监控探测器与终端探测头之间需要敷设信号线及2芯脱扣控制线。此种类型产品无论是在新工程还是改造工程上使用，都比较方便。可以预见，这种与低压配电系统相对独立的此种产品结构形式，将是今后电气火灾监控系统产品的主要发展方向。
4）综合型
综合型是电气火灾监控设备与电气火灾监控探测器（包括终端探测头）分离配置型的一种特殊类型。它与分离配置型不同的是：其总线直接使用普通火灾监控系统的2-4总线，省去集中控制器和上位机，由火灾报警控制器整合电气火灾监控探测器（包括终端探测头）探测报警功能后一并控制。可喜的是，节减了电气火灾监控系统集中控制器和上位机以及组网布线，成本下降，消防中心一体化监控，界面统一，管理方便。麻烦的是，这样一来原先的火灾报警控制系统，还需要重新通过电气火灾监控系统的双重检测认证，不值得。再说这种组合，相对复杂的火灾报警系统故障率偏高，则直接影响着电气火灾监控系统，使得系统的稳定可靠性降低，甚至于造成瘫痪。所以，最好还是设置独立的电气火灾监控系统，与传统的火灾自动报警系统分开为宜。
2、系统设计中的点位分配
根据国家标准GB13955《剩余电流动作保护装置安装和运行》4.4条中关于分级保护的规定，安装剩余电流火灾监控装置时，点位分配原则的步骤是：
1） 研究 分析 被控低压AC380V/220V配电线路的相关图纸，将建筑电气的分布情况调查核实，确定配电设备（如配电柜、箱、盘、电缆等重要设备）的位置，把每一个监控探测器分配到相应的配电设备上，以此来确定探测器的数量，避免重设浪费。
2）确定分级保护。为了缩小发生人身电击事故和接地故障切断电源时引起的停电范围，通常在供电线路的不同地点安装三级（或两级）不同容量的剩余电流保护装置，以形成分级保护。根据用电负载及线路情况，一般分两级或三级保护。适用于城镇和农村第一级和第二级保护。
3）二级保护中，所有开关处都要设置安装剩余电流火灾监控探测器，即在线路的电源端（第一级保护）和分支首端（第二级也称为末端保护）都要安装剩余电流探测器，并接入电气火灾监控系统，只作火灾监控报？？）开关处应设置剩余电流探测器及动作保护装置，但不接入电气火灾监控系统，为的是防止人身触电。
4）温度检测是以配电设备异常时发热为基本原则而进行的，具体检测点参考如下：
（1）变压器低压侧出线端子、变压器体温（风温、油温、水温）测试点、负荷开关触头。
（2）各配电柜（箱）的进出母线接点、自动开关（断路器、刀开关）触头、大电流导线集中部位、线缆驳接点。
（3）母联柜主接点、刀开关触头。
（4）补偿电容器接线端子、转换开关触头。
5）根据点位安装总数，再选择相应的壁挂、立式或琴台。
3、系统设计的检测方法
电气火灾监控系统的终端信息检测，有漏电电流和温度两种检测方法。
1）系统接地
对将要设计安装电气火灾监控系统的用户，不管是新工程或旧工程改造项目，首先要调查核实该用户低压配电系统的系统接地的形式是什么，否则设计安装剩余电流互感器的点位进行检测，是根本无法施行的。低压配电系统的系统接地形式有IT型、TT型、TN-S型、TN-C型、TN-C-S型。
2）低压配电系统总漏电电流的检测
如果是检测该用户用电系统的总体绝缘状态，则前提有二：其一，必需有独立的变电系统；其二，低压配电系统的系统接地形式必须是TT或TN-S型。
3）分支线路漏电电流的检测AC380V/220V
对于AC220V单相供电系统，剩余电流互感器只要套住两根电源线即可，但要求中性线N（即零线）此后不容许再接地。
对于AC380V三相供电系统，由于有三相三线制、三相四线制、三相五线制等使用状况，则根据具体情况将剩余电流互感器同时套住LA、LB、LC三相电源线，或同时套住LA、LB、LC+N线。同理，要求中性线N此后不许再接地，保护线PE不得穿过互感器。
在系统接地的形式为TN-C型时，必须将其改造为TN-S型、TN-C-S型或局部TT型系统后，才可以安装剩余电流检测装置。
4）温度检测，一般在二级保护的线路中应用，也就是说当需要对重要场所的导体连接部位监测温度时，宜设置测温式电气火灾探测器。它与系统接地的形式无关，主要考虑包括线缆在内的低压配电装置中关键部位的温度，可采用接触式布置法。当被检测对象为绝缘体时，宜将探测器的温度传感器直接设置在被探测对象的表面。当被检测对象为配电柜内部温度变化时，可宜靠近发热部件，采用非接触式布置。
4、协调配合分级设置报警值
1）报警值设置范围
剩余电流式电气火灾监控探测器的报警值设置范围，依据国家标准GB14287.2中，4.2.2的规定，不应小于20mA，不应大于1000mA，且报警值应在设定值的80%-100之间。
所以按着此项要求，一般来说把电源总进线处的剩余电流动作值定为400-800mA，电源分支线路上的剩余电流动作值定为100-400mA。
设置范围有了，但在实际现场，设置剩余电流式电气火灾监控探测器的报警值，具体地说应不小于被保护电气线路和设备的正常运行时泄漏电流最大值的2倍，且不大于1000mA。
2）固有泄漏电流估算
电气火灾探测器的报警设定值应考虑配电系统及用电设备的正常泄漏电流（剩余电流报警设定值必须大于被测电路的泄漏电流值）。
5、独立式电气火灾监控探测器的使用
独立式探测器，在大型场所可直接接入电气火灾监控系统中去使用，而在无消防控制室且电气火灾监控探测器设置数量不超过4个时，则可以采用独立式电气火灾监控探测器来使用。
在设置有火灾自动报警系统的建筑中，独立式电气火灾监控探测器的报警信息，若是接入火灾自动报警控制器或消防控制室图形显示装置显示，则其报警信息显示应与火灾报警信息显示有明显区别。严格地说按照《电气火灾监控系统的设计方法》的要求（暂行规定），当并入火灾自动报警系统时，应采用独立显示器。
在未设置火灾自动报警系统的建筑中，独立式电气火灾监控探测器应配接火灾声光警报器来使用，在探测器发出报警信号时，应自动启动火灾声光警报器。
在非重要供电场所，独立式电气火灾监控探测器发出报警信号后，可以在经过一段延时后，切断供电电源。
6、监控设备的设置安装及布线设计
电气火灾监控设备以及系统的报警信号，应设在消防控制室或有人值班的场所。主机电源应取自控制中心的消防供电（AC220V）。
7、监控探测器的设置安装及布线设计
各监控探测器采用现场供电，电源接入点应在该级断路器的上端。
1）配电柜（箱）内部形式的安装设计
一般新工程在楼层设有专门楼层配电柜（箱），可将探测控制器放在配电柜（箱）内，且离导电母线尽量远的导轨上安装，再将剩余电流互感器安套在电源母线上，固定牢靠，探测控制器与互感器之间的连线，应采用屏蔽导线。
2）配电柜（箱）外部形式的安装设计
在配电柜（箱）外安装探测控制器，则无论是对新工程还是改造工程，都是适用的。若有专门安装探测控制器的防火监控箱，装入探测控制器后可放在配电柜（箱）附近。同理，剩余电流互感器安套在电源母线上，固定牢靠，探测控制器与互感器之间的连线，应采用设置范围屏蔽导线。对于改造工程，因互感器为闭合型的，所以在安装时，不仅要注意施工安全还应尽量避免断电时间过长，影响用户的用电。
3）配电柜（箱）成套形式的安装设计
若是在配电柜（箱）面板上嵌入探测控制器，剩余电流互感器依然固定牢靠在其内，不增加防火监控箱，也不想改动配电柜（箱）内部结构，既美观而方便，则应在设计中明确提出要求，由有关各方在施工图纸会审确认批准后，可由配电柜（箱）成套厂家，充分考虑预留面板上嵌入探测控制器孔的问题。
4）安装布线设计及注意事项
（1）产品在安装布线时应采取三防措施。
（2）产品应按消防用电的规定执行。各个安装接线端，接线时不得反接，数量不得超过2根。
（3）安装布线时，必须严格区分N线和PE线，穿过剩余电流互感器的N线，不得作为PE线，不得重复接地或接设备外露可接近导体。PE线不得穿过剩余电流互感器。
（4）二总线安装走线时，注意强弱电线分开走线，不允许交叉和搭线。严禁与动力线、照明线、视频线、广播线、电话线等穿入同一金属管内。配线应整齐，导线应绑扎成束，穿线可用阻燃PVC管、金属管及金属线槽。在穿管、线槽后，应将管口、槽口封堵。
（5）监控设备与探测器之间的通讯线应采用双绞线，建议线径不得小于1.5mm2，当系统应用在强干扰场所时，通讯线应采用屏蔽双绞线，屏蔽双绞线的屏蔽层应良好接大地。
第四节 产品工艺特点或流程
电气火灾监控系统的工作原理和流程是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头（如剩余电流互感器、温度传感器等）利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行 分析 、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
第五节 国内外技术未来发展趋势 分析
以2005年为例，十大火灾中死亡人数最多的两起，吉林省辽源市中心医院特大火灾、汕头华南宾馆特大火灾，均为电气火灾，电气火灾发生主要由于电气线路短路、漏电、过电流、接触不良等情况，引起电气火灾，而人们大部份采取安装断路器、保险熔丝来加以防范，但为什么电气火灾发生率还在上升呢？传统的断路器、保险熔丝技术原理是靠热释反应材料控制，容易受环境温度变化而变化，造成灵敏度下降，不能有效可靠地防止电气火灾隐患，鉴于这种情况，有关专家积极呼吁尽快采取有效的技术防范措施，遏制电气火灾的上升势头，引起政府部门的高度重视，相继制订或修改了有关标准规范，要求在建筑中设置新一代电气火灾监控系统。
针对我国电气火灾发生特点，福建俊豪电子有限公司于1990年投入电气火灾防火新产品的研制，并于1993年试制成功我国第1台防火漏电电流动作报警器，并且通过国家消防电子产品监督检验中心检测合格，电气火发生是多方面，俊豪公司产品技术经历由传统的模拟检测技术→数字技术→单片机控制技术→现场仿真技术→网络控制技术→系统总线控制技术等过程的转变，并在电气火灾防范技术方面取得可喜成绩，在业内享有较高的知名度。
自1993年全国第1套电气火灾监控系统，在福建俊豪电子有限公司诞生之后，经过数次的技术发展，现已研发成功具有检测过电流、漏电、通信线路、充电线路等报警功能，智能化故障地址、类型等信息显示，同时具有GSM无线网络短信、语音报警，以太网远距离传输，模块化功能结构组合，具有操作与控制平台等技术创新的JHA新型电气火灾监控报警系统，是实现“通讯、控制、保护、监视、记录”于一体的智能化系统，该系统的研发成功填补了国内空白，标志着中国电气防火监控报警技术，已位居世界前列。
福建俊豪电子有限公司经多年发展，JHA产品广泛应用于商厦、住宅小区、高层建筑、学校、工厂、机关大楼、宿舍、别墅等民用建筑安装，如：北京奥运会棒球馆、北京奥运会地坛体育馆、毛主席纪念堂（改造项目）、胡耀邦故居、上海地铁6号线项目、国家林业部住宅楼、郑州市新东区公安局指挥中心等10000家重点工程使用“俊豪”的产品，通过科技查新报告，俊豪JHA系列产品主要技术指标已处于国内领先水平，满足并超出国家相关标准，被 行业 称为“老大”享有很高的品牌声誉。到目前为止，年产、销量已连续15年在我国处于 行业 遥遥领先地位。
电气火灾报警系统新型产品，由一种由剩余电流互感器检测采集电路、探测器、系统主机三部分组成的新型电气火灾监控设备，该设备创造性的综合电压传感器、纳米电流传感器、数字电路、CPU控制、触摸屏控制、语音等新技术，有效的利用纳米电流传感器技术，在低压电气线路进行检测采集高精度的各种电流数据，由单片机检测控制，通过自主研制的FH2000组态软件直接操作控制，设备保护灵敏度高、可靠性高、可与电脑构成双向通信，实现远程实时“遥调、遥测、遥讯、遥控”功能。该项目设备已通过我省经济贸易委员会组织的新产品新技术鉴定，鉴定结果表明项目产品综合技术指标达到国内领先，其核心关键已获得国家两大实用新型专利，专利号分别为：ZL200620156480.1、ZL00251533.产品在技术水平上远高于国内同类产品，给我国电气火灾监测设备产业提供了发展方向，对促进我国电气火灾监测技术产业向自主创新、产品多功能化、智能化提升转型发展具有重要的意义。
