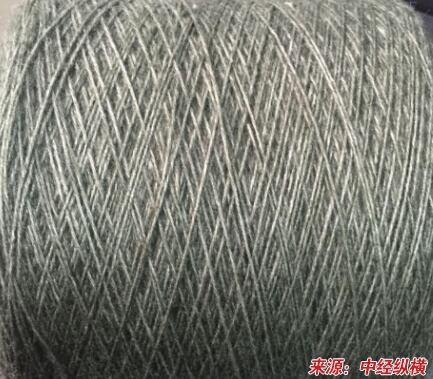

第一节 膨体纱的简介
膨体纱是先由两种不同收缩率的纤维混纺成纱线,然后将纱线放在蒸汽或热空气或沸水中处理,此时,收缩率高的纤维产生较大收缩,位于纱的中心,而混在一起的低收缩纤维,由于收缩小,而被挤压在纱线的表面形成圈形,从而得到蓬松、丰满、富有弹性的膨体纱(可研报告)。
第二节 膨体纱的制作工艺
膨体纱生产的特点就是多种原料混合纺纱,纺纱的主要问题就是如何实现多种原料的充分混合。另外羊毛纤维一般80mm以上,最长的达150mm以上,如何使之适应棉纺设备的工艺技术性能也是一个重要问题。根据传统棉纺技术,实现多种原料成份的混合主要有两种方式:
(1)在棉台上开始混。最终混合效果较好,但是最终产品各种原料成份的混纺比不太准确;
(2)在并条上进行混合。这虽能保持混纺比准确,但不易混合均匀,并且有些纤维单独成条时,因静电较大,在梳棉工序的生产是相当困难的。可见传统的棉纺技术从工艺上讲难以满足膨体纱的生产技术要求。为了在棉纺设备上纺出优质的膨体纱,在开清棉工序之前增设原料预处理工序。该工序的目的就是将毛球剪切制得一定长度(51mm)的羊毛纤维,并将多种原料在此按设计配比进行初步混合,并在混合过程中喷洒油剂,然后将初步混合的原料打包,待平衡回潮后再上棉台进行正式生产。

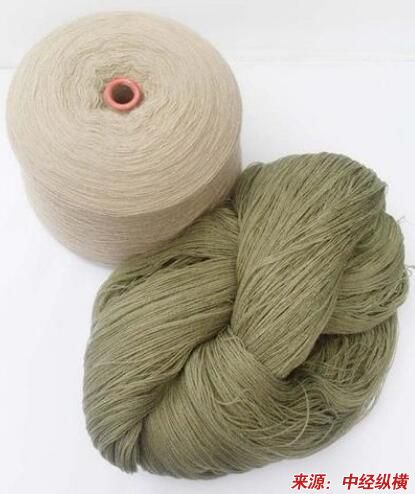

第三节 膨体纱的应用分类
1、膨体纱: 腈纱纤维热塑性,在加热情况下抽伸,则产生较大的伸长,然后冷却固定便形成高收缩纤维。这种纤维和普通纤维混纺制成短纤纱,经过气蒸加工后,其中高收缩纤维产生纵向皱缩而聚集于纱芯,普通纤维则形成卷曲或环圈而鼓起,使纱结构变得膨松,表现体积增大,此即膨体纱。
2、变形纱: 即经过变形加工的长丝纱。在生产过程中应用一些方法使丝纤维产生永久性的卷曲、环圈和皱曲,因而纤维之间空隙增大,纱体膨松。因此,变形纱具有短纤纱的重要特性-----既保暖又透气。
3、弹力纱: 弹力纱具有高度的伸长(3---5倍)和复原能力。当它充分伸张时,如同普通的长丝纱一样;当它充分松弛时,则如同膨体纱一样。绝大多数弹力纱是由热塑性长丝(锦纶)制成,长丝经过假捻和热定型后产生永久性卷曲,但各根之间没有纠缠。用它制成的针织内衣具有紧贴感。
免责申明:本文仅为中经纵横 市场 研究 观点,不代表其他任何投资依据或执行标准等相关行为。如有其他问题,敬请来电垂询:4008099707。特此说明。
