第一节 竹胶板的简介

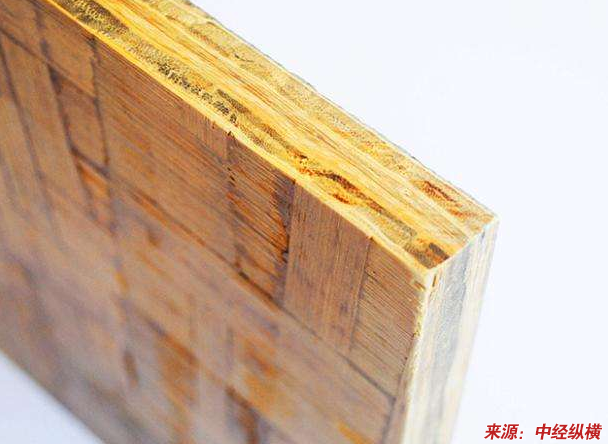

竹胶板是以毛竹材料作主要架构和填充材料，经高压成坯的建材。由于竹胶板硬度高，抗折，抗压，在很多使用区域已经替代了钢模板。又由于竹是易培养，成林快的林木，三到五年就可以砍伐，能替换木材，因此，国家林业部政策支持大力发展以竹为主要加工材料的人造板，已经在很多地方替换了木材类板材的使用。（可行性 研究 ）

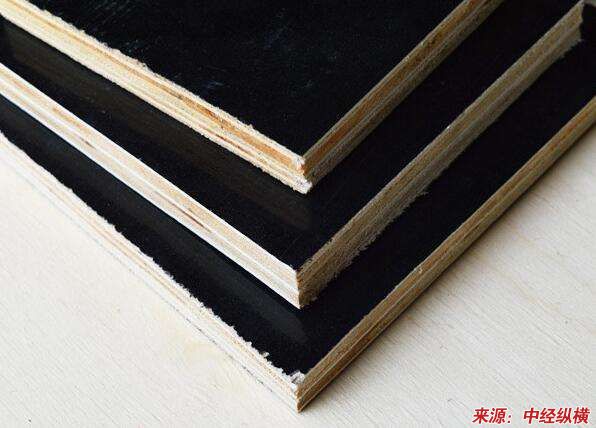

第二节 竹胶板的制作工艺特点
1、带沟槽等厚竹片的制备
将大径级毛竹横截成竹段，铣去外节后纵剖成2—4块，再铣去内节进行蒸煮软化，然后在上压式单层平压机上加热加压，将弧形竹块展开成平面。最后经过双面压刨将其加工成无竹青、竹黄的等厚竹片。
2、定型干燥
为了防止竹片在干燥过程中，使平整的竹片在横向弹性恢复力作用下产生卷曲变形，必须采用加压干燥的工艺与设备，使湿竹片在压力下加热，在解除压力时，排除水分和自由收缩。
3、竹片施胶
采用四辊涂胶机对竹片辊涂水溶性酚醛树脂胶，涂胶量为300—350g/㎡（双面）。胶粘剂中可加入1%--3%的面粉、豆粉等作填充剂。填充剂可使竹片在涂胶后易在表面形成胶膜，热压时不易产生流胶现象，固化后可以改善胶层的脆性。
4、组坯
采用手工组坯，严格按照对称原则、奇数层原则和相邻层竹片纹理相互垂直的原则进行组坯。要求面板用材质好的竹片，材质较次的竹片作背板。面、背板的竹青面向外，竹黄面向内；芯板组坯时，则要求相邻竹片的朝向按竹青面、竹黄面交替依次排列。
5、预压与热压
⑴预压 为了防止板坯在向热压机内装板时产生位移而引起的叠芯、离缝等缺陷，在组坯后热压之前，要对板坯在室温下进行预压，使其粘合成一个整体材料。
⑵热压 采用热一热胶合工艺，其热压温度为140oC左右，单位压力为2.5—3.0MPa，热压时间按板材成品厚度计算，一般为1.1min/mm。
为了防止“鼓泡”现象的产生，在热压后期通常采用三段降压的工艺。第一段由工作压力降到“平衡压力”，第二段由“平衡压力”降到零，第三段由零到热压板完成开张。
6、板材的接长与表面处理
竹材胶合板主要用作车厢底板，故要求板材长度与车厢长度相一致，而压制的板材较短故需进行接长。
板材的接长与表面处理包括端头铣斜面、斜面涂胶与搭接，热压接长、纵向裁边、板面涂胶与加覆纲丝网，再次热压使板面胶层固化和压出网痕等工序。
第三节 竹胶板存在的问题及发展对策
1、生产成本激增，利润空间缩小。竹胶板产业是资源导向型产业，又是劳动密集型产业，随着我国经济的飞速发展，林业资源紧俏，人工成本增加，竹胶板产业利润空间缩小，导致企业亏本经营或破产。
2、竹胶板市场不健全，缺乏科学、有效的监督管理机制。企业生产设备落后、技术薄弱，产品质量差，大批劣质产品投放市场，低价销售，在市场缺乏监督管理机制的情况下，导致低价竞销，价格一降再降，从而导致企业效益不断下滑。
发展对策如下：
1、注重产品质量，提高产产品品质，走品牌化经营战略，提高企业核心竞争力。
2、加大科技投入，研发新技术、新材料，让竹胶板产业适应现代化建筑需求。
3、加强企业间合作，互利共赢。
4、健全竹胶板市场管理监督制度，引导企业良性竞争。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
