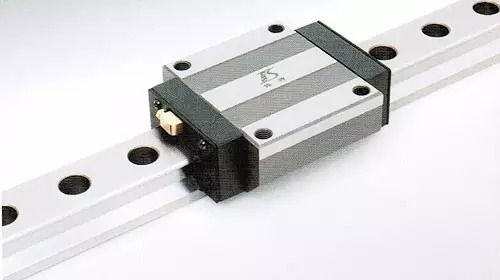

第一节 直线导轨的简介
直线导轨又称线轨、滑轨、线性导轨、线性滑轨，用于直线往复运动场合，且可以承担一定的扭矩，可在高负载的情况下实现高精度的直线运动。在大陆称直线导轨，台湾一般称线性导轨，线性滑轨。直线导轨可分为：滚轮直线导轨，圆柱直线导轨，滚珠直线导轨，三种，是用来支撑和引导运动部件，按给定的方向做往复直线运动。依按摩擦性质而定，直线运动导轨可以分为滑动摩擦导轨、滚动摩擦导轨、弹性摩擦导轨、流体摩擦导轨等种类。（可行性 研究 报告）
第二节 直线导轨的制造工艺
直线导轨系统的固定元件(导轨)的基本功能如同轴承环，安装钢球的支架，形状为“v”字形。支架包裹着导轨的顶部和两侧面。为了支撑机床的工作部件，一套直线导轨至少有四个支架。用于支撑大型的工作部件，支架的数量可以多于四个。
机床的工作部件移动时，钢球就在支架沟槽中循环流动，把支架的磨损量分摊到各个钢球上，从而延长直线导轨的使用寿命。为了消除支架与导轨之间的间隙，预加负载能提高导轨系统的稳定性，预加负荷的获得．是在导轨和支架之间安装超尺寸的钢球。钢球直径公差为±20微米，以0.5微米为增量，将钢球筛选分类，分别装到导轨上，预加负载的大小，取决于作用在钢球上的作用力。假如作用在钢球上的作用力过大，经受预加负荷时间过长，导致支架运动阻力增强，就会出现平衡作用问题；为了提高系统的灵敏度，减少运动阻力，相应地要减少预加负荷，而为了提高运动精度和精度的保持性，要求有足够的预加负数，这是矛盾的两方面。
工作时间过长，钢球开始磨损，作用在钢球上的预加负载开始减弱，导致机床工作部件运动精度的降低。如果要保持初始精度，必须更换导轨支架，甚至更换导轨。如果导轨系统已有预加负载作用。系统精度已丧失，唯一的方法是更换滚动元件。
导轨系统的设计，力求固定元件和移动元件之间有最大的接触面积，这不但能提高系统的承载能力，而且系统能承受间歇切削或重力切削产生的冲击力，把作用力广泛扩散，扩大承受力的面积。为了实现这一点，导轨系统的沟槽形状有多种多样，具有代表性的有两种，一种称为哥特式(尖拱式)，形状是半圆的延伸，接触点为顶点；另一种为圆弧形，同样能起相同的作用。无论哪一种结构形式，目的只有一个，力求更多的滚动钢球半径与导轨接触(固定元件)。决定系统性能特点的因素是：滚动元件怎样与导轨接触，这是问题的关键。
第三节 直线导轨的需求及注意事项
1、直线导轨主要用在自动化机械上比较多,像德国进口的机床,折弯机,激光焊接机等等,当然直线导轨和直线轴是配套用的。
2、直线导轨主要是用在精度要求比较高的机械结构上,直线导轨的移动元件和固定元件之间不用中间介质，而用滚动钢球。因为滚动钢球适应于高速运动、摩擦系数小、灵敏度高，满足运动部件的工作要求，如机床的刀架，拖板等。如果作用在钢球上的作用力太大，钢球经受预加负荷时间过长，导致支架运动阻力增大。
使用注意
直线导轨属于精密零件，因而在使用时要求有相当地慎重态度，即便是使用了高性能的直线导轨，如果使用不当，也不能达到预期的性能效果，而且容易使直线导轨损坏。所以，使用直线导轨应注意以下事项：
防止锈蚀
直接用手拿取直线导轨时，要充分洗去手上的汗液，并涂以优质矿物油后再进行操作，在雨季和夏季尤其要注意防锈。
保持环境清洁
保持直线导轨及其周围环境的清洁即使是肉眼看不见的微小灰尘进入导轨，也会增加导轨的磨损，振动和噪声。
安装要认真仔细
直线导轨在使用安装时要认真仔细，不允许强力冲压，不允许用锤直接敲击导轨，不允许通过滚动体传递压力。
安装工具要合适
直线导轨使用合适、准确的安装工具尽量使用专用工具，极力避免使用布类和短纤维之类的东西。
第四节 直线导轨的发展前景
中国经济持续快速的增长，为直线导轨产品提供了巨大的市场空间，中国市场强烈的诱惑力，使得世界都把目光聚焦于中国市场，在改革开放短短的几十年，中国直线导轨制造业所形成的庞大生产能力让世界刮目相看。随着中国电力工业、数据通信业、城市轨道交通业、汽车业以及造船等
行业
规模的不断扩大，对直线导轨的需求也将迅速增长，未来直线导轨
行业
还有巨大的发展潜力。
