第一节 硅胶的简介
硅胶别名：硅酸凝胶，是一种高活性吸附材料，属非晶态物质。硅胶主要成分是二氧化硅，化学性质稳定，不燃烧。（可行性 研究 报告）
第二节 硅胶的市场需求
随着现代科学技术的进步和发展，硅胶在医学上的用途将有更广阔的前景。

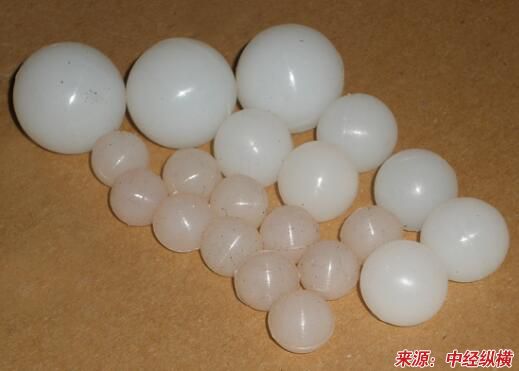

泡沫硅橡胶是以缩合型的羟基封端的硅生胶为基料，羟基含氢硅油为发泡剂，乙烯基铂络合物为催化剂（加热型催化剂为二丁基二月桂酸锡），在室温下发泡硫化而成的一种带孔的海绵状弹性体。为了提高泡沫体的质量还要加入一些其它组份，如含硅油，使硫化过程产生较多的气体；
提高泡沫体的手感和减小密度。加入二苯基硅二醇不但能控制泡沫体结构，又能控制住胶料在存放过程中粘度增大，但其用量不能太多，否则会影响泡沫体的电气性能。为了提高泡沫体的物理机械性能，还可加入透明硅橡胶。催化剂氯铂酸的乙烯基络合物的用量不能太多，以操作方便为准，否则会使粘度增大不利于操作；当催化剂用量不足时，硫化不完全，泡沫体表面发粘，
硅胶弹性不好，软而带有塑性，强度差。
泡沫硅橡胶硫化前呈液态，适宜作灌封材料。硫化后的泡沫体可在-60~159℃下长期使用，经150℃、72小时老，或一60～十70℃十次冷热交变使用，泡沫体仍保持原来性能。
泡沫硅橡胶由于具有较高的热稳定性，良好的绝热性、绝缘性、防潮性、抗震性，尤其是在高频下的抗震性好，因此是一种理想的轻质封装材料。用于各种电子元件、仪器、仪表、飞行体仪器轮等可起到"防潮、防震、防腐蚀的"三防"保护作用。此外还可做绝热夹层的填充材料及盐雾气氛中的漂浮材料以及密封材料。泡沫硅橡胶在医学上还可做为矫形外科的填充、修补及膺服材料。
双组分缩合型室温硫化硅橡胶简介2007-05-2409:09双组分缩合型室温硫化硅橡胶是最常见的一种室温硫化硅橡胶，其生胶通常是羟基封端的聚硅氧烷，再与其它配合剂、催化剂相结合组成胶料，这种胶料的粘度范围可从100厘沲至一百万厘沲之间。
双组分室温硫化硅橡胶的硫化反应不是靠空气中的水分,而是靠催化剂来进行引发。通常是将硅生胶、填料、交链剂作为一个组分包装，催化剂单独作为另一个组分包装，或采用其它的组合方式，但必须把催化剂和交链剂分开包装。无论采用何种包装方式，只有当两种组分完全混合在一起时才开始发生固化。常用的交链剂是正硅酸乙酯，催化剂为二丁基二月桂酸锡。并根据所需最终产品的性质加入适当的填充剂和添加剂。许多国家由于二丁基二月桂酸锡属于中等毒性级别的物质，在食品袋和血浆袋中禁止加入二丁基锡，基本上已被低毒的辛基锡所取代。
双组分缩合型室温硫化硅橡胶的硫化时间主要取决于催化剂的类型、用量以及温度。催化剂用量越多硫化越快，同时搁置时间越短。在室温下，搁置时间一般为几小时，若要延长胶料的搁置时间，可用冷却的方法。双组分缩合型室温硫化硅椽胶在室温下要达到完全固化需要一天左右的时间，但在150℃的温度下只需要1小时。通过使用促进剂γ-氨基丙基三乙氧基硅烷进行协合效应可显著提高其固化速度。
双组分室温硫化硅橡胶可在一65～250℃温度范围内长期保持弹性，并具有优良的电气性能和化学稳定性，能耐水、耐臭氧、耐气候老化，加之用法简单，工艺适用性强，因此，广泛用作灌封和制模材料。各种电子、电器元件用室温硫化硅橡胶涂覆、灌封后，可以起到防潮（防腐、防震等保护作用。可以提高性能和稳定参数。双组分室温硫化硅橡胶特别适宜于做深层灌封材料并具有较快的硫化时间，这一点是优于单组分室温硫化硅橡胶之处。
第三节 硅胶的发展现状
硅橡胶产业取得了令人瞩目的成绩。随着消费量的跨越式增长，硅橡胶产业已经开始由高性能特种橡胶转变为大众合成橡胶，成为用量较大的橡胶品种之一。 据悉，从橡胶消费的胶种情况看，天然橡胶占41.8%，丁苯橡胶和顺丁橡胶合计占28.4%，而硅橡胶通常仅用于建筑密封胶、导电按键等少数非轮胎领域，仅占橡胶消费总量的6.4%。
因此，随着硅橡胶在部分非轮胎的细分领域取代其它胶种，其消费量必将成倍增长，市场空间会进一步打开。对此，业内人士也认同以上观点。 据预计，到2015年，硅橡胶将占国内橡胶消费总量的10%～15%，即硅橡胶消费量有望达到100 万～150万吨，而到2020年，硅橡胶占橡胶消费总量的比例有望达到20%～33%，即硅橡胶消费量有望达到300万～500万吨。换而言之，硅橡胶产业的发展潜力和远期发展都非常诱人，其高速发展也必将对上下游产业产生极为深远的影响。事实上，硅橡胶产业的上下游产业联动效应已开始逐步显现。 有专家指出，硅橡胶产业发展的较大亮点是可以大幅提高橡胶的国内自给率。
据统计，如果到2020年硅橡胶占我国橡胶消费量的比例由6.5%提高到33%，那么我国橡胶的整体国内自给率可由大约50%提高到80%以上，从而大大缓解橡胶供应紧张状况，降低橡胶加工 行业 的生产成本。由此可见，硅橡胶产业的发展不仅仅是单个产业的单一发展，而是牵涉到多个 行业 的共同发展，对于增强橡胶加工 行业 的盈利能力和提高橡胶制品的质量水平都具有深远的意义。
第四节 硅胶的种类
一般来说，硅胶按其性质及组分可分为有机硅胶和无机硅胶两大类。
无机硅胶
无机硅胶是一种高活性吸附材料，通常是用硅酸钠和硫酸反应，并经老化、酸泡等一系列后处理过程而制得。硅胶属非晶态物质，其化学分子式为mSiO2 ．nH2O。不溶于水和任何溶剂，无毒无味，化学性质稳定，除强碱、氢氟酸外不与任何物质发生反应。各种型号的硅胶因其制造方法不同而形成不同的微孔结构。硅胶的化学组份和物理结构，决定了它具有许多其它同类材料难以取代的特点：吸附性能高、热稳定性好、化学性质稳定、有较高的机械强度等，家庭用做干燥剂，湿度调节剂，除臭剂等；工业用作油烃脱色剂，催化剂载体，变压吸附剂等；精细化工用分离提纯剂，啤酒稳定剂，涂料增稠剂，牙膏摩擦剂，消光剂等。
硅胶根据其孔径的大小分为：大孔硅胶、粗孔硅胶、B型硅胶、细孔硅胶。由于孔隙结构的不同，因此它们的吸附性能 各有特点。粗孔硅胶在相对湿度高的情况下有较高的吸附量，细孔硅胶则在相对湿度较低的情况下吸咐量高于粗孔硅胶，而B型硅胶由于孔结构介于粗、细孔之间，其吸附量也介于粗、细孔之间。
无机硅胶根据其用途 ，还可以分为啤酒硅胶、变压吸附硅胶、医用硅胶、变色硅胶、硅胶干燥剂、硅胶开口剂、牙膏用硅胶等。
细孔硅胶

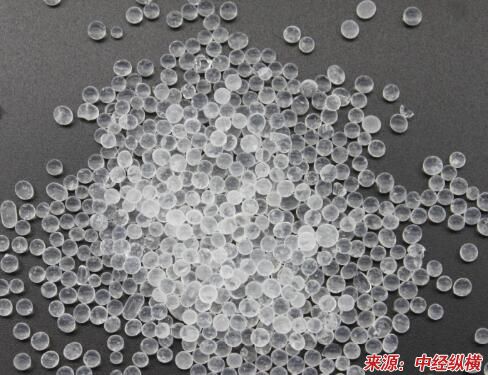

细孔硅胶为无色或微黄色透明状玻璃体，它的基本质量参数如下：平均孔距 2.0-3.0nm ，比表面 650-800㎡ /g,孔容0.35-0.4ml/g，比热0.92KJ/kg.℃，导热系数0.63KJ/m. hr .℃。
用途：适用于干燥，防潮，防锈。可防止仪器，仪表，武器弹药，电器设备，药品，食品，纺织品及其他各种包装物品受潮，也可用做催化剂载体以及有机化合物的脱水精制。因其具有堆积密度高和低湿度下吸湿效果明显的特点，可以用作空气净化剂以控制空气湿度。在海运途中也有广泛的应用，因为货物在运输过程中常因湿度大而受潮变质，用该产品可有效的去湿防潮，使货物的质量得到保障。细孔硅胶还常用于两层平行密封窗板之间的除湿，可保持两层玻璃的通明度。
B型硅胶
性状：B型硅胶为乳白色透明或半透明球状或块状颗粒。B型胶孔结构介于粗孔硅胶、细孔硅胶之间。基本质量参数：孔容为0.60—0.85ml/g，平均孔径为4.5—7.0nm，比表面为450—650m2/g。
用途：主要用作空气湿度调节剂、催化剂及载体、宠物垫料，以及用作层析硅胶等精细化工产品的原料。
粗孔硅胶
粗孔硅胶又叫C型硅胶，是硅胶的一种，是一种高活性吸附材料，属非晶态物质，其化学分子式为mSiO2·nH2O。不溶于水和任何溶剂，无毒无味，化学性质稳定，除强碱、氢氟酸外不与任何物质发生反应。粗孔硅胶的化学组份和物理结构，决定了它具有许多其他同类材料难以取代得特点：吸附性能高、热稳定性好、化学性质稳定、有较高的机械强度等。
粗孔硅胶外观呈白色，有块状、球状和微球形三类产品。粗孔球形硅胶主要用于气体净化剂、干燥剂及绝缘油的除酸剂等；粗孔块状硅胶主要用于催化剂载体、干燥剂、气体和液体净化剂等。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
