第一节 二氰二氨的简介

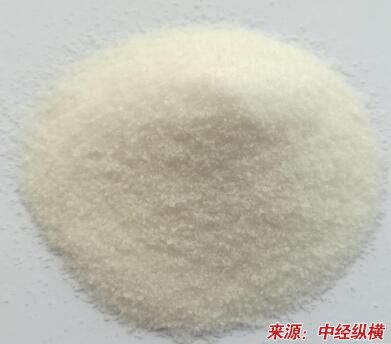

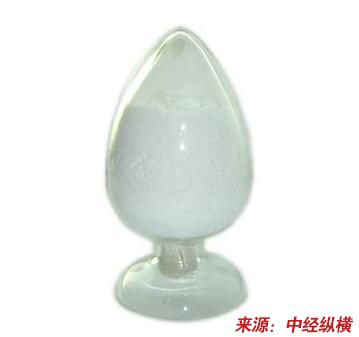

二氰二氨（双聚氰胺），缩写DICY或DCD。是氰胺的二聚体，也是胍的氰基衍生物。化学式C2H4N4。白色结晶粉末。可溶于水、醇、乙二醇和二甲基甲酰胺，几乎不溶于醚和苯。干燥时稳定。（产业 规划 ）
第二节 二氰二氨的制备方法
氰氨化钙水解所得的氰氨氢钙悬浮液，经减压过滤除去氢氧化钙滤渣，再向滤液通入二氧化碳以将钙以碳酸钙的形式沉淀出来，得到氨基氰液。使其在碱性条件下聚合，再经过滤、冷却结晶、分离、干燥，得二聚氰胺。
生成双氰胺最大速度时的温度与pH有关：50℃时pH为9.7；80℃时pH为9.1；100℃时pH为8.8。控制在这些条件下聚合后，再经冷却结晶、分离、干燥，即得成品双氰胺。工业品双氰胺含量99%，每吨产品消耗石灰氮（含氮21%以上）4239kg。
第三节 二氰二氨的应用范围
检定钴、镍、铜和钯。有机合成。硝化纤维稳定剂。硬化剂。去垢剂。硫化促进剂。树脂合成。
用作环氧树脂胶黏剂潜伏型固化剂，配制单组分环氧胶黏剂，只有当二氰二胺的粒度≤5μm(2500目)时，才能在环氧树脂中形成悬浮体，不会产生沉淀。参考用量4～12份，100g环氧树脂组成物适用期6～12个月。二氰二胺用量17份时储存期不足2个月，用量8份时储存期可达半年之久。固化条件170℃/lh或180℃/20min，热变形温度125℃。也用作单组分水性环氧胶黏剂的固化剂。参考用量7份。二氰二胺(5～6份)与酰肼(3～4份)复配体系，可120℃/45min固化环氧树脂。
作为胍盐、三聚氰二胺类的原料
用双氰胺与酸反应，可制造各种胍盐。双氰胺和苯基腈反应得到的苯代三聚氰二胺是涂料，层压板、成型粉的中间体。
用作染料固色剂
双氰胺和甲醛反应制得的双氰胺树脂，可用作染料固色剂。
双氰胺化肥
双氰胺复合肥料可控制硝化菌的活动，使氮肥在土壤中的转化速度得到调节，减少氮的损失，提高肥料的使用效率。
作为精细化工中间体
在医药上用于制取硝酸胍、磺胺类药物等；也用来制取硫脲、硝酸纤维素稳定剂、橡胶 硫化促进剂、钢铁表面硬化剂、人造革 填料、粘合剂等。由双氰胺与甲酸反应可得医药中间体5-氮杂胞嘧啶。作为氮源对碳材料进行氮掺杂。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
