第一节 单晶硅的简介
硅的单晶体。具有基本完整的点阵结构的晶体。不同的方向具有不同的性质，是一种良好的半导材料。纯度要求达到99.9999%，甚至达到99.9999999%以上。用于制造半导体器件、太阳能电池等。用高纯度的多晶硅在单晶炉内拉制而成。（可行性 研究 报告）
第二节 单晶硅的发展现状
单晶硅建设项目具有巨大的市场和广阔的发展空间。在地壳中含量达25.8%的硅元素，为单晶硅的生产提供了取之不尽的源泉。
各种晶体材料，特别是以单晶硅为代表的高科技附加值材料及其相关高技术产业的发展，成为当代信息技术产业的支柱，并使信息产业成为全球经济发展中增长最快的先导产业。单晶硅作为一种极具潜能，亟待开发利用的高科技资源，正引起越来越多的关注和重视。
与此同时，鉴于常规能源供给的有限性和环保压力的增加，世界上许多国家正掀起开发利用太阳能的热潮并成为各国制定可持续发展战略的重要内容。
在跨入21世纪门槛后，世界大多数国家踊跃参与以至在全球范围掀起了太阳能开发利用的“绿色能源热”，各国相继研发太阳能光伏系统，把太阳能发电终端，所产生的电能输送到电网，用电网使用。一个广泛的大规模的利用太阳能的时代正在来临，太阳能级单晶硅产品也将因此受世人瞩目。
第三节 单晶硅的主要用途
单晶硅主要用于制作半导体元件。
用途： 是制造半导体硅器件的原料，用于制大功率整流器、大功率晶体管、二极管、开关器件等
熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。

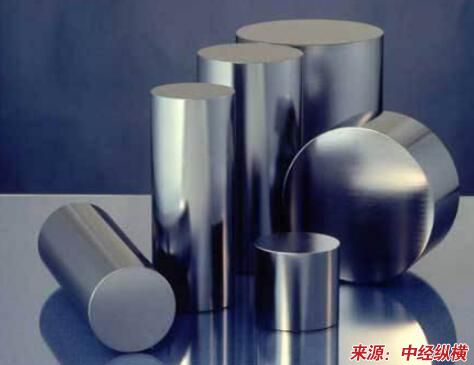

单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。

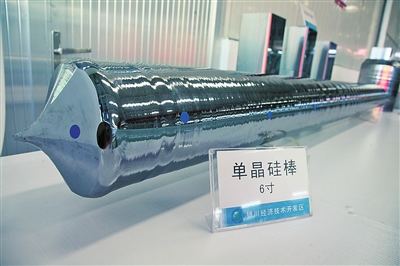

单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。
单晶硅圆片按其直径分为6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。但大尺寸晶片对材料和技术的要求也越高。单晶硅按晶体伸长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。直拉法、区熔法伸长单晶硅棒材，外延法伸长单晶硅薄膜。直拉法伸长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。晶体直径可控制在Φ3~8英寸。区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。晶体直径可控制在Φ3~6英寸。外延片主要用于集成电路领域。
由于成本和性能的原因，直拉法（CZ）单晶硅材料应用最广。在IC工业中所用的材料主要是CZ抛光片和外延片。存储器电路通常使用CZ抛光片，因成本较低。逻辑电路一般使用价格较高的外延片，因其在IC制造中有更好的适用性并具有消除Latch－up的能力。
硅片直径越大，技术要求越高，越有市场前景，价值也就越高。
第四节 单晶硅 行业 的未来趋势
概述
日本、美国和德国是主要的硅材料生产国。中国硅材料工业与日本同时起步，但总体而言，生产技术水平仍然相对较低，而且大部分为2.5．3．4．5英寸硅锭和小直径硅片。中国消耗的大部分集成电路及其硅片仍然依赖进口。但我国科技人员正迎头赶上，于1998年成功地制造出了12英寸单晶硅，标志着我国单晶硅生产进入了新的发展时期。全世界单晶硅的产能为1万吨/年，年消耗量约为6000吨～7000吨。未来几年中，世界单晶硅材料发展将呈现以下发展趋势：
微型化
随着半导体材料技术的发展，对硅片的规格和质量也提出更高的要求，适合微细加工的大直径硅片在市场中的需求比例将日益加大。硅片主流产品是200mm，逐渐向300mm过渡，研制水平达到400mm～450mm。据统计，200mm硅片的全球用量占60%左右，150mm占20%左右，其余占20%左右。Gartner发布的对硅片需求的5年预测表明，全球300mm硅片将从2000年的1.3%增加到2006年的21.1%。日、美、韩等国家都已经在1999年开始逐步扩大300mm硅片产量。据不完全统计，全球已建、在建和计划建的300mm硅器件生产线约有40余条，主要分布在美国和我国台湾等，仅我国台湾就有20多条生产线，其次是日、韩、新及欧洲。%P
世界半导体设备及材料协会（SEMI）的调查显示，2004年和2005年，在所有的硅片生产设备中，投资在300mm生产线上的比例将分别为55%和62%，投资额也分别达到130.3亿美元和184.1亿美元，发展十分迅猛。而在1996年时，这一比重还仅仅是零。
国际化，集团化
研发及建厂成本的日渐增高，加上现有行销与品牌的优势，使得硅材料产业形成“大者恒大”的局面，少数集约化的大型集团公司垄断材料市场。上世纪90年代末，日本、德国和韩国（主要是日、德两国）资本控制的8大硅片公司的销量占世界硅片销量的90%以上。根据SEMI提供的2002年世界硅材料生产商的市场份额显示，Shinetsu、SUMCO、Wacker、MEMC、Komatsu等5家公司占市场总额的比重达到89%，垄断地位已经形成。
硅基材料
随着光电子和通信产业的发展，硅基材料成为硅材料工业发展的重要方向。硅基材料是在常规硅材料上制作的，是常规硅材料的发展和延续，其器件工艺与硅工艺相容。主要的硅基材料包括SOI（绝缘体上硅）、GeSi和应力硅。SOI技术已开始在世界上被广泛使用，SOI材料约占整个半导体材料市场的30%左右，预计到2010年将占到50%左右的市场。Soitec公司（世界最大的SOI生产商）的2000年～2010年SOI市场预测以及2005年各尺寸SOI硅片比重预测了产业的发展前景。
制造技术升级
半导体,芯片集成电路,设计版图,芯片制造,工艺世界普遍采用先进的切、磨、抛和洁净封装工艺，使制片技术取得明显进展。在日本，Φ200mm硅片已有50%采用线切割机进行切片，不但能提高硅片质量，而且可使切割损失减少10%。日本大型半导体厂家已经向300mm硅片转型，并向0.13μm以下的微细化发展。另外，最新尖端技术的导入，SOI等高功能晶片的试制开发也进入批量生产阶段。对此，硅片生产厂家也增加了对300mm硅片的设备投资，针对设计规则的进一步微细化，还开发了高平坦度硅片和无缺陷硅片等，并对设备进行了改进。
硅是地壳中赋存最高的固态元素，其含量为地壳的四分之一，但在自然界不存在单体硅，多呈氧化物或硅酸盐状态。硅的原子价主要为4价，其次为2价；在常温下它的化学性质稳定，不溶于单一的强酸，易溶于碱；在高温下化学性质活泼，能与许多元素化合。
硅材料资源丰富，又是无毒的单质半导体材料，较易制作大直径无位错低微缺陷单晶。晶体力学性能优越，易于实现产业化，仍将成为半导体的主体材料。
多晶硅材料是以工业硅为原料经一系列的物理化学反应提纯后达到一定纯度的电子材料，是硅产品产业链中的一个极为重要的中间产品，是制造硅抛光片、太阳能电池及高纯硅制品的主要原料，是信息产业和新能源产业最基础的原材料。
