设为首页 | 加入收藏
信息检索:
农业政策 | 新闻 | 图片 | 下载 | 专题
您当前的位置: 首页 > 项目研究 > 内容

干挂胶应用范围及注意事项的立项申请(立项申请)

网址:www.chinagdp.org 来源:资金申请报告范文发布时间:2019-05-10 11:26:11

第一节  干挂胶的简介

干挂胶,适用于背景墙干挂、石材幕墙干挂、墙地砖粘接。“干挂”一般是指石材基层用钢骨架,再用不锈钢挂件将钢骨架与石材连接的施工方法。(立项申请

第二节 干挂胶的使用方法

1、表面处理:粘接物表面应干爽不湿、无尘无油、

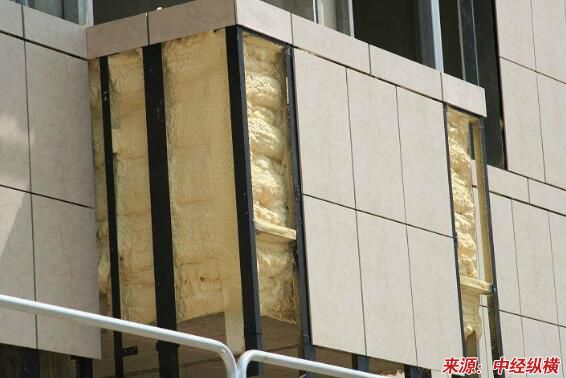

干挂胶在石材幕墙中应用

牢固不松散。金属表面的油漆、混凝土表层的浮松物等有碍充分粘贴的物质必须清除干净。石板或金属表面过于光滑的,必须进行适当打磨处理;

2、混合方法:用小铲分别取等量帮然干挂胶A组份和B组份,置于平滑板面上面(A、B组份不要共用小铲),再用小铲将A和B组份充分翻拌,至混合均匀、色泽一致,即可使用。

3、已调合的胶超过施工有效时间绝对不能使用。常温23℃时施工,有效施工时间为10分钟,初步固化为4小时,完全凝固需要2天。

4、超过施工有效时间的粘合件不得再作移动,如需移动,则要重新调胶粘贴。

第三节 干挂胶的注意事项

1、使用本产品,必须保证每平方米石板的粘贴面积不少于105平方厘米,用胶厚度 不小于3毫米,石板重量和厚度超标准时,应加大粘贴面积。

2、干挂胶固化初干期不能负载重荷;

3、粘贴面应干爽不湿(含湿率应不高于15%)无尘无油,牢固而不松散;

4、粘贴面过于光滑必须作粗糙处理。粘贴面有影响粘合效果的物质(金属面的油漆、浮锈层等)必须清除。

5、施工温度低于10℃时,可在粘贴部位加热,但不可高于65℃。

6、冬季10℃以下施工,不能使用PM慢干型胶,应全部使用PF快干型胶,此时施工有效时间可延长6-10分钟;

7、超过施工有效时间的粘合件不能再作移动,如需移动,则要重新调胶粘贴;

8、在施工中如需焊接安装时,焊接点应离胶粘贴处有3厘米以上的距离。

9、云石胶适用于快速粘接、定位,因为耐候性差,只适用于室内而不能用于室外。干挂胶适用于石材墙面干挂,干挂胶的粘贴性和强度都比云石胶强。

第四节 干挂胶的应用范围

石材干挂胶在幕墙干挂工程中起到重要的粘接作用,它的好坏也直接影响了工程的整体质量。

国家明文规定,对建筑工程实施“终身负责制”,但是不符合施工规范的现象盘符仍在发生。我们认为,长期以来,在石材幕墙干挂施工的过程中,一直错误地沿用全部用云石胶粘接,用它来代替石材干挂胶是一种不科学的而且较危险的做法。

云石胶虽然有硬度高、抛光性、固化速度快等特性,但因其未经过完全脱油处理,容易将油渗透进石材,影响石材的美观,以前的云石胶受气温的影响变化比较大,不适于在温度较低的条件下施工操作,其粘接强度弱于石材干挂胶很多倍,而且怕潮湿、不耐高温、易风化,剪力不够,尤其用于潮湿和阳光无照射的墙体,使用寿命更短,更没有安全保障。新型帮然云石胶可以在极端温度下施工,但是由于云石胶固有的脆性,所以建议建筑施工企业在做外墙石材干挂和幕墙施工时,可以先用帮然云石胶初步将石材固定后再用帮然AB干挂胶长久固定。

我国于2001年出台了《干挂石材幕墙用环氧胶粘剂》(JC887-2001)规范,根据石材幕墙的特点规定了6条强制性指标,对建筑工程及装饰工程部门的用胶规定了明确的质量指标。

这对于石材幕墙干挂 行业 的发展是一个有利的举措,使施工单位在施工过程中有理可依、有据可考,为今后石材幕墙施工走入正轨指明了方向。石材干挂胶在石材幕墙干挂施工工艺中以四两拨千斤的力量将一块块几十公斤重的石材粘接在挂件上,干挂胶质量的好坏直接关系着石材的安装质量和效果,所以我们应遵从实事求是的原则,在石材幕墙干挂施工的过程中,采用环氧树脂石材幕墙干挂胶,其性能特点是防腐蚀、耐高温、抗老化、强度高、牢固性好

云石胶与石材干挂胶的性能特点不同,所以它们的用途也不同。云石胶用于石材与石材的粘接和石材的修补,它的成分是不饱和聚脂,属于钢性结合,用于石材干挂工程中,其优势是固化的时间便于调节,但由于不饱和聚脂与固化剂比例容易失调,导致剪力不够、应力大,在温差和震动条件的作用下产生的位移比较大,容易开裂;而石材干挂胶是用于石材与金属粘接专用的专用胶,其成分是环氧树脂,由A、B组合使用,调配简单明确,属于柔性结合,且不渗油,无污染石材,抗震、扭曲性能强,应力小,粘接强度不受影响,在温差和震动条件的作用下,伸缩、沉降产生的位移较小。

我们对云石胶和石材干挂胶的用途上明确区分要有一定的理解,这样才能保证石材幕墙干挂工程的质量和安全,利国利民。



免责申明:本文仅为中经纵横 市场 研究 观点,不代表其他任何投资依据或执行标准等相关行为。如有其他问题,敬请来电垂询:4008099707。特此说明。

上一篇:固体丙烯酰胺的合成及生产方法的可行性研究报告
下一篇:复合硅酸盐制备方法及应用范围的可研报告

单位信息

单位名称:北京中政国宏社会经济咨询中心

单位地址:北京市西城区国宏大厦23层

邮政编码:100038

开户银行:北京建行万丰支行

银行账号:1100 1042 4000 5300 6848

联系电话:010-65067990  65067996

图文传真:010-65067996

单位信箱:vip@chinagdp.org
