第一节 氧化铈抛光粉的简介
氧化铈抛光粉广泛用于玻璃抛光，具有切削力强、抛光时间短、使用寿命长、抛光精度高的优点。氧化铈抛光粉根据氧化铈的含量分为低铈、中铈、高铈抛光粉，其切削力和使用寿命也由低到高。（立项报告）
第二节 氧化铈抛光粉的现状
（1）高铈系稀土抛光粉的生产
以稀土混合物分离后的氧化铈为原料，以物理化学方法加工成硬度大、粒度均匀、细小，呈面心立方晶体的粉末产品。

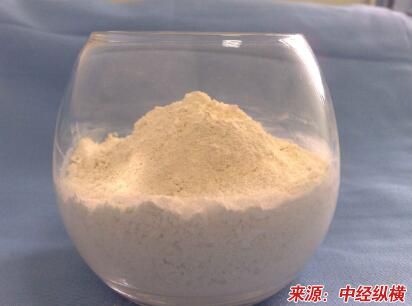

氧化铈抛光粉
其主要工艺过程为 : 原料 → 高温 → 煅烧 → 水淬 → 水力分级 → 过滤 → 烘干 → 高铈稀土抛光粉产品。主要设备有 : 煅烧炉，水淬槽，分级器，过滤机，烘干箱。 主要指标 : 产品中w(REO)=99% ，w(CeO2)=99%; 稀土回收率约95%。该产品适用于高速抛光。这种高铈抛光粉最早代替了古典抛光的氧化铁粉（红粉）。
（2）中铈系稀土抛光粉的制备
用混合稀土氢氧化物(w(REO)=65% ，w(CeO2)≥48%) 为原料，以化学方法预处理得稀土盐溶液，加入中间体( 沉淀剂) 使转化成 w(CeO2)=80% ～ 85% 的中级铈系稀土抛光粉产品。其主要工艺过程为:
原料 → 氧化 → 优溶 → 过滤 → 酸溶 → 沉淀 → 洗涤过滤 → 高温煅烧 → 细磨筛分 → 中级铈系 稀土抛光粉产品。
主要设备有 : 氧化槽，优溶槽，酸溶槽，沉淀槽，过滤机，煅烧炉，细磨筛分机及包装机。
主要指标 : 产品中 w(REO)=90% ， w(CeO2) =80% ～ 85% ; 稀土回收率约 95% ; 平均粒度 0.4 微米 ～ 1.3微米 。该产品适用于高速抛光，比高级铈稀土抛光粉进行高速抛光的性能更为优良。
（3）低铈系稀土抛光粉的制备
以少铕氯化稀土 (w(REO)≥45% ，w(CeO2)≥48%) 为原料，以合成中间体( 沉淀剂) 进行复盐沉淀等处理，可制备低级铈系稀土抛光粉产品。
其主要工艺过程为 : 原料 → 溶解 → 复盐沉淀 → 过滤洗涤 → 高温煅烧 → 粉碎 → 细磨筛分 → 低级铈系稀土抛光粉产品。
主要设备有 : 溶解槽，沉淀槽，过滤机，煅烧炉，粉碎机，细磨筛分机。
主要指标 : 产品中 w(REO)=85% ～ 90% ， w(CeO2)=48% ～ 50%; 稀土回收率约 95%; 平均粒径 0.5微米～ 1.5微米 。
目前，国内生产的低级铈系稀土抛光粉的量最多，约占总产量的 90% 以上。
第三节 氧化铈抛光粉法的应用领域
由于铈系稀土抛光粉具有较优的化学与物理性能，所以在工业制品抛光中获得了广泛的应用，如已在各种光学玻璃器件、电视机显像管、光学眼镜片、示波管、平板玻璃、半导体晶片和金属精密制品等的抛光。
高铈系稀土抛光粉，主要适用于精密光学镜头的高速抛光。该抛光粉的性能优良，抛光效果较好，由于价格较高，国内的使用量较少。中铈系稀土抛光粉，主要适用于光学仪器的中等精度中小球面镜头的高速抛光，该抛光粉与高铈粉比较，可使抛光粉的液体浓度降低11% ，抛光速率提高35% ，制品的光洁度可提高一级，抛光粉的使用寿命可提高30% 。目前国内使用这种抛光粉的用量尚少，有待于今后继续开发新用途。低铈系稀土抛光粉，适用于电视机显像管、眼镜片和平板玻璃等的抛光。此外，其它抛光粉用于对光学仪器，摄像机和照相机镜头等的抛光，这类抛光粉国内用量最多，约国内总用量 85% 以上。
第四节 氧化铈抛光粉的发展历史
随着稀土工业的发展，于二十世纪 30 年代，首先在欧洲出现了用稀土氧化物作抛光粉来抛光玻璃。在第二次世界大战中，稀土抛光粉很快在抛光精密光学仪器方面获得成功。由于稀土抛光粉具有抛光效率高、质量好、污染小等优点，激发了西方国家的
研究
热情。这样，稀土抛光粉就以取代传统抛光粉的趋势迅速发展起来。 国外于 60 年前开始生产稀土抛光粉，二十世纪 90 年代已形成各种标准化、系列化的产品达30多种。国外的稀土抛光粉生产厂家主要有15家年生产能力为 200 吨以上者。1968 年，我国在首次研制成功稀土抛光粉。目前国内已有14 个稀土抛光粉生产厂家（年生产能力达30 吨以上者），但与国外相比仍有较大差距，主要是稀土抛光粉的产品质量不稳定，未能达到标准化、系列化，还不能完全满足各种工业领域的抛光要求。
免责申明：本文仅为中经纵横 市场 研究 观点，不代表其他任何投资依据或执行标准等相关行为。如有其他问题，敬请来电垂询：4008099707。特此说明。
