设为首页 | 加入收藏
信息检索:
农业政策 | 新闻 | 图片 | 下载 | 专题
您当前的位置: 首页 > 项目研究 > 内容

阳图型PS版的制作技术及注意事项的可研报告(立项报告)

网址:www.chinagdp.org 来源:资金申请报告范文发布时间:2019-06-05 10:27:40

第一节  阳图型PS版的简介

阳图型PS版是指采用阳图正字原版,曝光的紫外光线透过原版上低密度和空白部位到达PS版感光层,被感光剂吸收,至感光成字成图。(可研报告)

第二节 阳图型PS版的制作技术

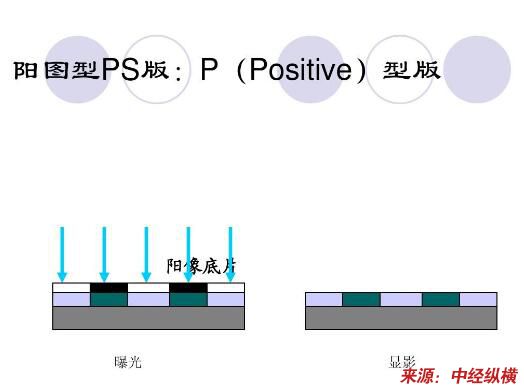

(1)曝光 曝光是将阳图底片有药膜层的一面与阳图PS版的感光层在 晒版机内抽真空密附在一块,设定好晒版工艺参数后,即打开晒版机的光源(紫外线丰富的碘稼灯),对印版进行曝光,空白部分的感光层在光的照射下发生光分解反应。

(2)显影 显影是在冲版机上用稀碱溶液(5%的NAOH溶液)对曝光后的PS版进行显影处理,使见光分解生成的化合物溶解,版面上留下未见光的感光层,形成亲油的图文部分。

(3)除脏与修补 除脏是用除脏液把版面上多余的规矩线、胶黏线和阳图底片粘贴边缘留下的痕迹以及尘埃污物等清除干净。修补是用修补液将经过显影后PS版上因各种原因损失的图文(如线条、文字等)进行补加和修整。

(4)烤版 烤版是将经过曝光、显影、除脏与修补后的印版,表面涂布保护液后,放入烤版机中,在230-250 ℃ 的恒定温度下烘烤5-8min ,取出印版,待自然冷却后,用显影液再次显影,并清楚版面残存的保护液,最后用热风吹干。通过烤版处理,能使PS版的耐印力提高5万-10万印。

(5)提墨 提墨是将显影黑墨涂布在印版的图文部分,可以增加图文感光层对油墨的吸附性,同时也便于检查晒版质量。

(6)上胶 上胶即是在印版表面涂布一层阿拉伯树胶,使非图文空白部分的亲水性更加稳定,并保护版面免被脏污。

第三节 阳图型PS版的注意事项

(1)版基去污处理 在配制感光液的同时,要进行版基的表面处理。处理前,要彻底清除掉铝版基表面的油污、尘埃和微下裂痕等,使其绝对干净。 (2)电解粗化 通过电解粗化处理,在版基表面形成许多微小、均匀的砂目,以增加印版版面的表面积,有利于其亲水力。起砂目的颗粒度要根据印品的要求而适当掌握。砂目要偏细一些,可使耐磨性增强,但不能太细,否则起不到它应有的作用。

(3)阳极氧化处理 经电解粗化形成砂目后,只是增大了比表面积,但其硬度、耐磨性及化学性能等仍未得到改善。通过阳极氧化后,得到的AL2O3氧化膜硬度高、亲水性好、且进一步增强了砂目的耐磨性和耐蚀性。

(4)封孔处理 版面经阳极氧化后会出现许多小微孔,它们对感光胶有很强的吸附力,若不封孔,显影后空白部分会有一层明显蓝底,最终导致印刷时上脏。通过封孔处理,使氧化膜层的微孔封闭,降低氧化层的吸附能力,提高其耐蚀性。

(5)涂布感光液 根据所要制作的版材类型(阴图型、阳图型),选择不同的感光液进行均匀地涂布。若制作阳图型PS版,在处理好的版基表面邻重氮茶醌;阴图型PS版,则涂布叠氮类化合物。我国通常采用辊涂式涂布方式,一般阳图型感光层固含量为2-2.5g/m2,阴图型为1g/m2左右。

(6)干燥 PS版涂布后,即可采用热风或红外线干燥的方法促使其快速均匀地干燥。



免责申明:本文仅为中经纵横 市场 研究 观点,不代表其他任何投资依据或执行标准等相关行为。如有其他问题,敬请来电垂询:4008099707。特此说明。

上一篇:氧化铅法应用领域及注意事项的产业规划
下一篇:阳离子表面活性剂法的分类及应用范围的立项申请

单位信息

单位名称:北京中政国宏社会经济咨询中心

单位地址:北京市西城区国宏大厦23层

邮政编码:100038

开户银行:北京建行万丰支行

银行账号:1100 1042 4000 5300 6848

联系电话:010-65067990  65067996

图文传真:010-65067996

单位信箱:vip@chinagdp.org
